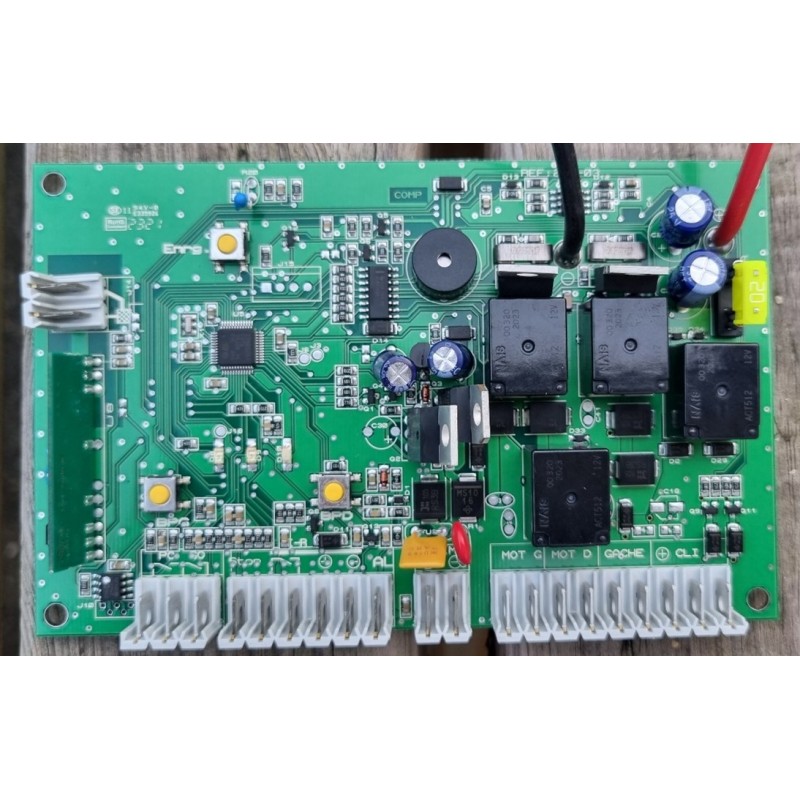

Carte Autoporte AP8 avec récepteur intégré

La carte de commande AP8 est produite depuis 2023. Elle est la remplaçante des cartes AP2 (2009-2011), AP3 (2012-2016) et AP4 (2017-2022)

Elle est compatible avec les motorisations Xenon, Domactiv, Domateam, Autoporte

Avec récepteur radio intégré Aurel type Rx-4MR50 (conso 4,4 mA - 433mhz)

Entrées/sorties :

Détails :

• Bornier sur le grand coté

1/2               Contact sec TOR « Petite Ouverture » - Bouton B de la télécommande

2/3               Contact sec TOR « Grande Ouverture » - Bouton A de la télécommande

4                    Arrêt d’urgence

5/6               Fin de course

7                    +12V

8                    -0V / Masse commune

9                    Sortie supplémentaire / Alarme (12V / xA)

10                 + Panneau solaire / Alimentation (Maxi 27V / 1A)

11                 - Panneau solaire / Alimentation (maxi 27V / 1A)

12/13           Moteur 1 (12v / 10A hors lecture courant, sinon 7A)

14/15           Moteur 2 (12V / 10A hors lecture courant, sinon 7A)

16/17           Sortie supplémentaire / Gâche / Verrouillage (12V / 3A)

18/19           Sortie supplémentaire / Clignotant (12V / 0,5A / 6W)

18/20           Sortie supplémentaire / Lampe (12V / 0,5A / 6W)

• Bornier sur le petit coté

Antenne + Masse antenne

• Boutons poussoir

ENRG           Pour enregistrement des télécommandes

BPG             Test sortie moteur gauche / Programmation options / paramétrages

BPD              Test sortie moteur droit / Programmation options / paramétrages

• LED

Vert            Au repos, indique la présence de 12V sur bornier 10/11

Rouge         Au repos, indique que la batterie se charge

Jaune         En lien avec télécommande

En fonction des programmes utilisés dans la carte, il y a différentes combinaisons de flash. Se reporter aux notices des programmes ou des motorisations pour leur signification

Enregistrement d’une télécommande :

Faire une impulsion sur le bouton Enrg. => la diode jaune s’allume

Appuyer sur l’un des boutons de votre télécommande => la diode jaune clignote x2 puis s’éteint

=>  Selon le programme, une partie ou toutes les touches de votre télécommande sont alors enregistrées
